XMB－8000系列智能型四回路、四数显、四输出控制变送仪表
★ 适用范围
适用于温度、压力、液位、流量等工业过程参数的测量、显示、控制和变送输出。
★ 功能特点
※ 万能输入信号
※ 单片机智能化
※ 四屏数字显示。（显示内容可菜单选择）
※ 每个回路可选择四个报警控制输出中的一个或者多个（报警跟随）。
※ 第一、第二回路分别带0-10mA，4-20mA，0-5V，1-5V隔离变送输出。
※ 可带RS485等隔离通讯接口。
※ FBBUS-ASCII码协议与MODBUS-RTU协议可选(MODBUS-RTU协议仅用于Modbus选项，接线方式与RS485相同)。
★仪表外形及尺寸
外形(mm)： 80×160×150 160×80×150
开孔(mm)： 76×152 152×76
★XMB8000系列智能四回路、四数显、双输出控制变送仪表选型表
|
型 谱
|
说 明
|
||||||||||||
|
XMB
|
|
数字显示控制变送仪表
|
|||||||||||
|
设计序列
|
8
|
|
设计序列多通道
|
||||||||||
|
控制类型
|
|
0
|
|
不带控制报警
|
|||||||||
|
1
|
|
带二位控制或单限报警
|
|||||||||||
|
2
|
|
带三位控制或双限报警
|
|||||||||||
|
3
|
|
带四位控制或三限报警
|
|||||||||||
|
4
|
|
带五位控制或四限报警
|
|||||||||||
|
输入信号
类 型
IN1/IN2
IN3/IN4
|
|
0
|
0
|
0
|
0
|
|
不需要此输入通道
|
||||||
|
1
|
1
|
1
|
1
|
|
适配热电偶
|
||||||||
|
2
|
2
|
2
|
2
|
|
适配热电阻
|
||||||||
|
3
|
3
|
3
|
3
|
|
适配霍尔变送器
|
||||||||
|
4
|
4
|
4
|
4
|
|
适配远传压力表
|
||||||||
|
5
|
5
|
5
|
5
|
|
适配直流0～10mA
|
||||||||
|
6
|
6
|
6
|
6
|
|
适配直流4～20mA
|
||||||||
|
7
|
7
|
7
|
7
|
|
适配直流0～5V
|
||||||||
|
8
|
8
|
8
|
8
|
|
适配直流1～5V
|
||||||||
|
9
|
9
|
9
|
9
|
|
用户特殊要求的分度号
|
||||||||
|
U
|
U
|
U
|
U
|
|
万能分度号输入
|
||||||||
|
变送输出
类 型
OUT1
OUT2
|
|
0
|
0
|
|
无变送输出
|
||||||||
|
5
|
5
|
|
0～10mA变送输出
|
||||||||||
|
6
|
6
|
|
4～20mA变送输出
|
||||||||||
|
7
|
7
|
|
0～5V变送输出
|
||||||||||
|
8
|
8
|
|
1～5V变送输出
|
||||||||||
|
9
|
9
|
|
特殊规格变送输出
|
||||||||||
|
外形结构类 型
|
|
|
|
160×80×80mm横表
|
|||||||||
|
V
|
|
80×160×80mm竖表
|
|||||||||||
|
变 送 器配电电源
|
|
P
|
|
带直流24VDC/100mA电源输出
|
|||||||||
|
供电电源类 型
|
|
|
|
供电电源220VAC
|
|||||||||
|
D
|
|
供电电源24VDC
|
|||||||||||
|
通讯接口
类 型
|
|
|
不带通讯接口
|
||||||||||
|
RS232
|
RS232隔离通讯接口(FBbus)
|
||||||||||||
|
RS485
|
RS485隔离通讯接口(FBbus)
|
||||||||||||
|
Modbus
|
RS485隔离通讯接口(Modbus)
|
||||||||||||
示例说明：
XMB82126668VP K，Pt100，0～10.00m，0～100.0m XMB8000系列数显控制变送仪表，四输入四数显双输出，K型热电偶信号输入(IN1), Pt100热电阻信号输入(IN2),4～20mA信号输入(IN3),4～20mA(IN4)信号输入，显示量程(IN3)0～10.00m，显示量程(IN4)0～100.0m，第一通道4～20mA信号变送输出，第一通道1～5V信号变送输出，80×160×150mm竖表，馈电电源24VDC，供电电源220VAC。

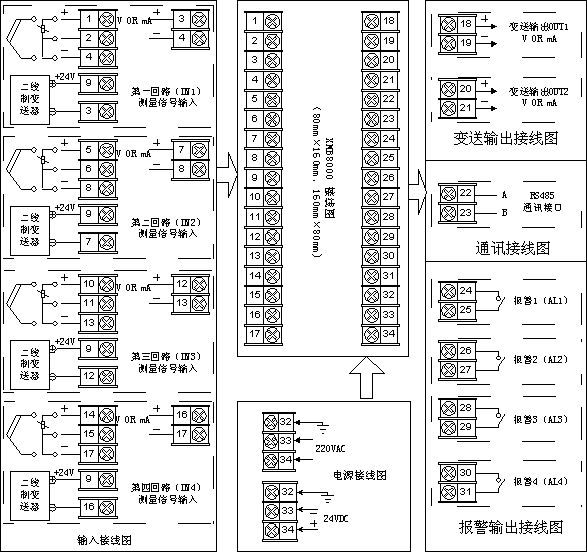

★ 仪表接线示意图
.gif)
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角.
※ 以上接线图仅供参考。公司保留对产品升级的权利，如有更改恕不另行通知，接线图以仪表后壳附图为准。
