★ 适用范围
适用于温度、压力、液位、流量等各种工业过程参数测量、显示和精确控制。
★ 功能特点
适配输入信号
● 热电偶:K、E、B、S、J、R、T、(N、F1、F2),量程可自由设定。
● 热电阻:Pt100、Pt100.0、Pt10、Cu50、Cu100,量程可自由设定。
控制输出
● 自整定PID控制,适合于各种被控对象,自整定成功率大于95%。
● 常规PID控制,PID参数可任意设定。时间比例控制输出周期2—40S可设定。
● 时间比例控制继电器/固态继电器/双向可控硅,多种模块可选择(订货注明)。
● 可控硅过零触发输出/移相触发输出可设定,适用于单相或三相加热炉控制。
技术参数
1) 使用条件:环境温度:0~50℃ 相对湿度:90% 电源电压:AC220V±10% 频率:50~60HZ
2) 基本误差:0.5%F.S1字 显示分辨率:0.001,0.01,0.1,1
3) 输入特性:电偶型,电压型:输入阻抗大于10M 电阻型:引线电阻要求0~5, 三线相等。
4) 输出特性:继电器容量:3A/220VAC或3A/24VDC,阻性负载。
逻辑电平:DC 0-5V。
5) 内部冷端补偿温度范围:0~50℃。
6) 功耗:3W 重量0.5kg。

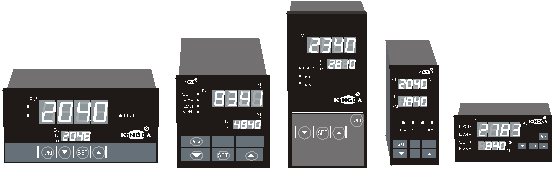

★ 仪表外形及尺寸
外形(mm):160×80×80 96×96×112 80×160×80 48×96×110 96×48×110
开孔(mm):152+1.00×76+0.74 92+0.87×92+0.87 76+0.74×152+1.00 44+0.62×92+0.87 92+0.87×44+0.62
★ XMA-6000系列智能型自整定PID调节器(温控型)选型表
型 谱
|
说 明
|
|||||||||
XMA
|
|
智能型自整定PID调节器
|
||||||||
|
6
|
|
温控型,双屏显示
|
|||||||
|
1
|
|
时间比例控制继电器输出+偏差报警
|
|||||||
2
|
|
PWM控制固态继电器输出(SSR) +偏差报警
|
||||||||
3
|
|
时间比例控制继电器输出+上下限报警
|
||||||||
4
|
|
PWM控制固态继电器输出(SSR) +上下限报警
|
||||||||
输入信号
类 型
|
|
1
|
|
适配热电偶
|
||||||
2
|
|
适配热电阻
|
||||||||
3
|
|
适配霍尔变送器
|
||||||||
4
|
|
适配远传压力表
|
||||||||
给定类型
|
|
0
|
|
PID控制给定值:机内定值给定
|
||||||
外形结构
类 型
|
|
|
|
160×80×140mm横表
|
||||||
V
|
|
80×160×140mm竖表
|
||||||||
F
|
|
96×96×140mm方表
|
||||||||
S
|
|
96×48×110mm横表
|
||||||||
SV
|
|
48×96×110mm竖表
|
||||||||
变 送 器
配电电源
|
|
|
|
缺省为不带直流电源输出
|
||||||
P
|
|
带直流24V(mA)电源输出
|
||||||||
供电电源
类 型
|
|
|
|
供电电源220VAC,开关电源
|
||||||
X
|
|
供电电源220VAC,线性电源
|
||||||||
D
|
|
供电电源24VDC
|
示例说明:
XMA-6210- K 0~1300℃
XMA-6000系列智能数显PID调节器,固态继电器触发信号输出,K分度号输入,显示量程0~1300℃,外形尺寸为160×80×140mm横表供电电源220VAC。
★ 仪表接线示意图
1) XMA6000(80×160mm或160×80mm)系列横竖表接线图
2) XMA6000(96×96mm)系列方表接线图
仪表接线以仪表后壳接线图为准。
仪表引线不宜与动力电缆并行走线,信号线宜用屏蔽线,独立走线且屏蔽接地,可减少现场干扰.
仪表电源不宜取至动力电源,宜使用独立电源,最好使用净化电源.
