★ 适用范围
本系列产品将PID调节器和伺服放大器一体化,不仅可按过程测量值与给定值的差值进行PID控制,具有常规PID仪表的全部功能,而且可以根据实际阀位反馈信号和PID运算输出的差值,直接输出正转或反转驱动信号,驱动阀门开度的增大与关小。最终使实际阀位跟踪PID运算输出值,过程测量值稳定在给定值附近。适合于温度、液位、流量等过程参数的测量,显示与精确控制。
★ 功能特点
■ 过程测量输入
过程测量输入可接受以下任一信号。
热电阻:Pt100、Pt100.0、Cu50、Cu100可切换。
热电偶:K、E、S、B、T、R、N可切换。
标准信号:0-10mA、4-20mA、0-5V、1-5V通用。0-5V以内任意信号按键即设即用
远传压力表:30-350,信号误差现场按键修正。
■ 阀位反馈输入
0-10mA、4-20mA、0-5V、1-5V通用,按键设定。
0-1.0K三线电位器信号
■ 给定值设定
可通过面板上的键和键直接修改设定值,也可以加密码锁定不让修改。
■ 控制输出
正转、反转控制输出(双向可控硅41A / 600V),可驱动各种阀门执行器。
■ 专家自整定算法
独特的PID专家自整定算法,将先进的控制理论和丰富的工程经验相结合,使得XMAF-5000可适应各种现场。自整定成功率达95%以上。
可手动修改P、I、D等控制参数,控制响应速度快,超调小,系统稳定性好,控制精度高。
■ 手动 / 自动输出可选,手动 / 自动可无扰动切换。

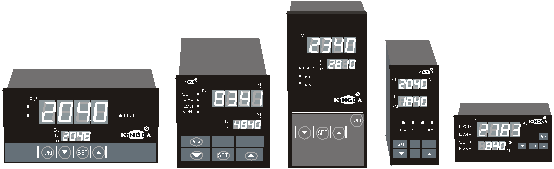

★ 仪表外形及尺寸
外形(mm):160×80×80 96×96×112 80×160×80 48×96×110 96×48×110
开孔(mm):152+1.00×76+0.74 92+0.87×92+0.87 76+0.74×152+1.00 44+0.62×92+0.87 92+0.87×44+0.62
XMAF-5000系列带伺服放大器的专家自整定PID调节器选型表
型 谱
|
说 明
|
||||||||
XMAF
|
|
带伺服放大器的专家自整定PID调节器
|
|||||||
设计序列
|
5
|
|
开关电源
|
||||||
阀位输出
|
|
2
|
|
正反转驱动信号输出
|
|||||
输入信号
类 型
|
|
1
|
|
适配热电偶
|
|||||
2
|
|
适配热电阻
|
|||||||
3
|
|
适配霍尔变送器
|
|||||||
4
|
|
适配远传压力表
|
|||||||
5
|
|
适配直流0~10mA
|
|||||||
6
|
|
适配直流4~20mA
|
|||||||
7
|
|
适配直流0~5V
|
|||||||
8
|
|
适配直流1~5V
|
|||||||
9
|
|
适配用户特殊要求的分度号
|
|||||||
阀位反馈
输入信号
类 型
|
|
4
|
|
0~1.0KΩ电位器信号
|
|||||
5
|
|
0-10mA信号输入
|
|||||||
6
|
|
4-20mA信号输入
|
|||||||
7
|
|
0-5V信号输入
|
|||||||
8
|
|
1-5V信号输入
|
|||||||
9
|
|
特殊要求的信号输入
|
|||||||
外形结构
类 型
|
|
|
|
160×80×80mm横表
|
|||||
V
|
|
80×160×80mm竖表
|
|||||||
F
|
|
96×96×112mm方表
|
|||||||
S
|
|
96×48×110mm横表
|
|||||||
SV
|
|
48×96×110mm竖表
|
|||||||
变 送 器
配电电源
|
|
|
|
缺省为不带直流电源输出
|
|||||
P
|
|
带直流24V电源输出
|
|||||||
供电电源
类 型
|
|
|
|
供电电源220VAC
|
|||||
D
|
|
供电电源24VDC
|
|||||||
通讯接口
类 型
|
|
RS232
|
带RS232隔离通讯接口
|
||||||
RS485
|
带RS485隔离通讯接口
|
★ 仪表接线示意图
XMAF-5000系列接线图(Ⅰ)
XMAF-5000系列接线图(Ⅱ)
