★ 适用范围
可适配光电脉冲传感器，齿码盘磁感应信号，标准TTL或CMOS电平脉冲信号等各种速度传感器，适用于各种现场的转速和速度测量。
★ 功能特点
■ 通过硬件设定可适配以下任意一种速度传感器。
光电脉冲传感器，并可提供+24V/50mA传感器电源，有效测量信号0-5KHZ。
齿码盘磁感应信号：幅值和频率均随转速变化的交流正弦波信号。
有效测量信号：幅值5mV-50V，频率0-5KHZ。
标准TTL或CMOS电平脉冲信号：有效测量信号0-5KHZ。
■ 速度系列K（每K个脉冲为1转/分）可设定。
■ 可带速度上、下限报警控制输出。
■ 可带速度0-10mA、4-20mA、0-5V、1-5V隔离变送输出。
■ 可带RS485/RS422/RS232/ Modem隔离通讯接口。
■ 也可接收速度脉冲编码器信号（两路相位相差90°的脉冲信号），识别转速方向，并具有计长和定长报警功能（订购本功能时需特别注明）。

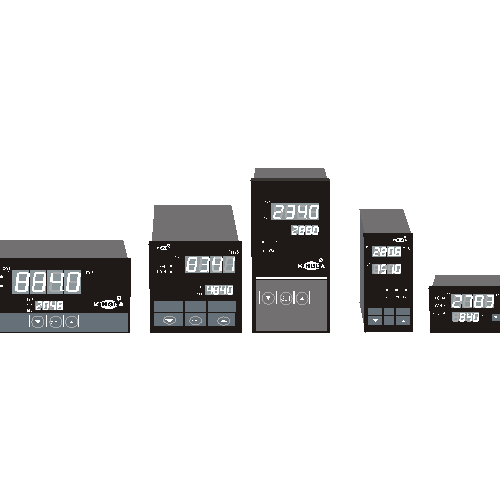

★ 仪表外形及尺寸
.gif)
外形(mm)： 160×80×80 96×96×112 80×160×80 48×96×110 96×48×110
开孔(mm)： 152+1.00×76+0.74 92+0.87×92+0.87 76+0.74×152+1.00 44+0.62×92+0.87 92+0.87×44+0.62
★ XMS－5000系列智能速度显示控制变送仪选型表
|
型 谱
|
说 明
|
||||||||
|
XMS
|
|
速度显示控制变送仪表
|
|||||||
|
设计序列
|
5
|
|
智能仪表
|
||||||
|
控制类型
|
|
0
|
|
不带控制报警
|
|||||
|
1
|
|
带二位控制或单限报警
|
|||||||
|
2
|
|
带三位控制或双限报警
|
|||||||
|
输入信号
类 型
|
|
0
|
|
TTL电平或CMOS电平脉冲输入
|
|||||
|
1
|
|
齿码盘磁感应正弦波信号输入
|
|||||||
|
2
|
|
4 —20mA电流脉冲信号输入
|
|||||||
|
3
|
|
A、B两路相位差90°的脉冲编码器信号
|
|||||||
|
9
|
|
用户特殊要求的输入
|
|||||||
|
变送输出
类 型
|
|
0
|
|
无变送输出
|
|||||
|
5
|
|
0～10mA变送输出
|
|||||||
|
6
|
|
4～20mA变送输出
|
|||||||
|
7
|
|
0～5V变送输出
|
|||||||
|
8
|
|
1～5V变送输出
|
|||||||
|
9
|
|
特殊规格变送输出
|
|||||||
|
外形结构
类 型
|
|
|
|
160×80×80mm横表
|
|||||
|
V
|
|
80×160×80mm竖表
|
|||||||
|
F
|
|
96×96×112mm方表
|
|||||||
|
S
|
|
96×48×110mm横表
|
|||||||
|
SV
|
|
48×96×110mm竖表
|
|||||||
|
变 送 器
配电电源
|
|
|
缺省为不带直流电源输出
|
||||||
|
P
|
|
带24V直流电源输出
|
|||||||
|
供电电源
类 型
|
|
|
供电电源220VAC
|
||||||
|
D
|
|
供电电源24VDC
|
|||||||
|
通讯接口
类 型
|
|
|
不带通讯接口
|
||||||
|
RS232
|
RS232隔离通讯接口
|
||||||||
|
RS485
|
RS485隔离通讯接口
|
||||||||
|
MODEM
|
MODEM隔离接口
|
||||||||
|
PRN
|
串行标准打印接口
|
||||||||
|
LPT
|
并行标准打印接口
|
||||||||
★示例说明：
XMS－5008FPRN 0～10.00m/s
XMS－5000系列智能速度显示控制变送仪，TTL电平或CMOS电平脉冲输入，显示
量程0～10.00m/s，1-5V变送输出，96×96mm方表，供电电源220VAC，带串行标
准打印接口。
★ 仪表接线示意图
.gif)
.gif)
