★ 适用范围
适用于自来水、油、液体、固态流体等无需补偿的工业过程流量参数的测量、显示、控制和计量积算。可接收孔板差压输入或涡街流量计、电磁流量计、涡轮流量计等各种流量计的输入信号。
★ 功能特点
■ 可接受输入信号
0-10mA，4-20mA，0-5V，1-5V线性或开方输入通用。
0-5V电压脉冲频率输入，0-5KHZ。
4-20mA电流脉冲频率输入，0-5KHZ。
■ 单片机智能化设计，所有参数可按键设定。
■ 同时显示瞬时流量和累积流量低4位，累积流量长度横表达13位，竖表达11位。
■ 带瞬时流量上、下限报警控制继电器输出或批量控制（累积流量控制）继电器输出。
■ 0-10mA，4-20mA，0-5V，1-5V隔离变送输出。
■ 可带RS485 / RS422 / RS232 / Modem等隔离通讯接口。
■ 可带停电时间累计记录功能。但此项功能不可和隔离变送输出同时拥有，订货时只能二者选其一。
★ 仪表外形及尺寸
.gif)

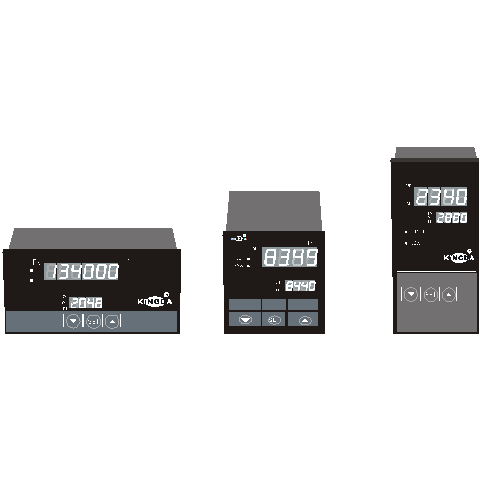

外形(mm)： 160×80×80 96×96×112 80×160×80
开孔(mm)： 152+1.00×76+0.74 92+0.87×92+0.87 76+0.74 ×152+1.00
★ XMJ－5000系列智能流量积算显示控制仪表选型表
|
型 谱
|
说 明
|
|||||||||
|
XMJ
|
|
流量积算显示控制仪表
|
||||||||
|
设计序列
|
5
|
|
智能仪表
|
|||||||
|
控制类型
|
|
0
|
|
无调节
|
||||||
|
1
|
|
二位式调节或上限报警
|
||||||||
|
2
|
|
三位式调节或上下限报警
|
||||||||
|
输入信号
类 型
|
|
0
|
|
脉冲频率输入
|
||||||
|
5
|
|
0～10mA输入
|
||||||||
|
6
|
|
4～20mA输入
|
||||||||
|
7
|
|
0～5V输入
|
||||||||
|
8
|
|
1～5V输入
|
||||||||
|
9
|
|
用户特殊要求的输入信号
|
||||||||
|
|
|
0
|
|
无变送输出
|
||||||
|
变送输出
类 型
|
|
5
|
|
0～10mA恒流输出
|
||||||
|
6
|
|
4～20mA恒流输出
|
||||||||
|
7
|
|
0～5V恒压输出
|
||||||||
|
8
|
|
1～5V恒压输出
|
||||||||
|
9
|
|
用户特殊要求的变送输出
|
||||||||
|
外形结构
类 型
|
|
|
|
160×80×80mm横表
|
||||||
|
V
|
|
80×160×80mm竖表
|
||||||||
|
F
|
|
96×96×112mm方表
|
||||||||
|
变 送 器
配电电源
|
|
|
|
缺省为不带直流电源输出
|
||||||
|
P
|
|
带24V(25mA)直流电源输出
|
||||||||
|
供电电源
类 型
|
|
|
|
供电电源220VAC
|
||||||
|
D
|
|
供电电源24VDC
|
||||||||
|
通讯接口
类 型
|
|
|
|
不带通讯接口
|
||||||
|
RS232
|
|
RS232隔离通讯接口
|
||||||||
|
RS485
|
|
RS485隔离通讯接口
|
||||||||
|
MODEM
|
|
Modem隔离接口
|
||||||||
|
PRN
|
|
串行标准打印接口
|
||||||||
|
LPT
|
|
并行标准打印接口
|
||||||||
|
停电时间
累计记录
|
|
|
不带停电时间累计记录功能
|
|||||||
|
PWOFF
|
带停电时间累计记录功能
|
|||||||||
示例说明：
XMJ－5168PRS485 0～10.00T/h
XMJ－5000系列智能流量积算显示控制仪，二位式调节，4～20mA输入，显示量程0～
10.00T/h，变送输出1-5V，160×80mm横表，带24VDC电源输出，供电电源220VAC，带RS485隔离通讯接口
