★ 适用范围
DFQA－5000系列智能后备操作器接收从DCS系统或智能调节器来的0-10mA/4-20mA/0-5V/1-5V阀位给定输入信号，输出0-10mA/4-20mA/0-5V/1-5V阀位给定输出信号，再由伺服放大器去驱动电动调节阀门或由电气转换器和阀门定位器去驱动气动薄膜阀，适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
★ 功能特点
■ DFQA－5000处在自动工作态时，其阀位给定输入和阀位给定输出相当于是直通的。以实现DCS系统或调节器对阀门的自动控制。
■ DFQA－5000处于手动工作态时，其功能类似一个操作器，可通过面板上键和键直接修改阀位输出值。
■ 实际阀位反馈输出信号
实际阀位反馈输出信号是DFQA－5000输出给前级的DCS系统或前级调节器的信号，其作用有二：一是使DCS系统随时可监测实际阀位；二是实现DFQA－5000手动转自动无扰切换使用。
■ 手自动无扰切换
DFQA－5000自动转手动时，以当时的阀位给定值作为初始值，开始手动增减控制，因此自动转手动是无扰的。
DFQA－5000手动时输出一个手动状态信号给前级的DCS系统或调节器，DCS系统或调节器收到DFQA－5000的手动状态信号后即信止PID运算，并让其控制输出跟踪阀位反馈信号。DFQA－5000手动转自动后，手动状态信号撤消，DCS系统或前级调节器以当时的输出控制值为初始值恢复PID控制，这样DFQA－5000手动转自动操作也是无扰的。
■ 远程手自动控制
DFQA－5000提供了远程手动，远程阀门开，远程阀门关一组控制信号。这组控制输入信号只接受干触点信号，其功能和面板上的A/M键键和键的功能一样。
■ 远程强制手动
DFQA－5000提供了远程强制手动输入信号，该信号只接受干触点信号，通常和前级DCS系统或智能调节器的故障状态信号对接，用于在前级DCS系统或智能调节器发生故障时，DFQA－5000能自动转到手动状态，使阀位保持不变，以保证实际阀位不因前级调节器或DCS系统的故障而失控。
■ 输入输出信号
 阀位给定：0-10mA / 4-20mA / 0-5V / 1-5V通用。
 实际阀位反馈输入：0-10mA / 4-20mA / 0-5V / 1-5V通用。
 阀位反馈输出：0-10mA / 4-20mA / 0-5V / 1-5V可设定。
 阀位给定输出：0-10mA / 4-20mA / 0-5V / 1-5V可设定。
 4个DI输入：只接受干触点信号。
 手动状态继电器输出。
■ 单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（竖表）。
■ 可带RS485 / RS422 / RS232 / Modem隔离通讯接口作为计算机系统或DCS系统的输出通道使用。

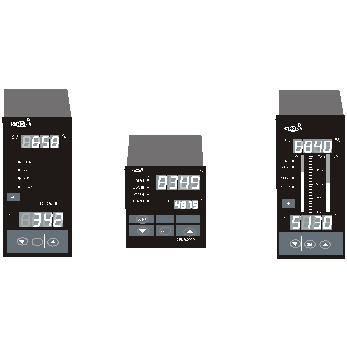

★ 仪表外形及尺寸

★ DFQA－5000系列智能后备操作器选型表


备注：96×96×112 mm双数显方表无远程控制功能

DFQA－5000系列接线图(Ⅰ)

DFQA－5000系列接线图(Ⅱ)
