HZD-W/L-F系列振动监控仪
« 概述
HZD-W/L-F型智能振动监控仪，可测量机壳或者结构相对于自由空间的振动，即绝对振动，特别适用于具有滚珠轴承的机器，在这种机器里，轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监控仪尤其适用。
l 面板按键可调整量程值，无需电位器调整，方便现场调试
l 一分钟不按操作键，可自行回到运行状态
l 报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
l 具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
l 后面板上有与振动幅度值成正比的电流输出端子，供记录输出
l 振动位移和振动烈度可自由切换
« 技术指标
l 频率范围：5~300Hz
l 量 程：振动位移0～200μm（P-P）
振动烈度0～20.0mm/s（RMS）
振动烈度0～20.0mm/s（RMS）
l 准确度：±1%（满量程）
l 电流输出： 4~20mA
l 开关量输出：DC 28V / 1A或AC220V／2A（常开）
l 报警设定：满量程内任意设定
-1-
l 环境温度：运行时：0~65℃
储存时：-30~80℃
储存时：-30~80℃
l 相对湿度：至95%，不冷凝
l 电源电压：220VAC/50Hz±10% 50mA
l 外形尺寸：160×80×250mm
l 开孔尺寸：152+1×74+1mm
« 订货代号
HZD-W/L-F -A□-B□-C□-D□
量程范围：A□
振动位移 1：0~100μm 2*：0~200μm 3：0~500μm
振动烈度 1：0~10.0mm/s 2*：0~20.0mm/s 3：0~50.0mm/s
通道选择：B□
1：单通道 2*：双通道 3：双通道（挂壁式）
传感器选择：C□
1：ST-2型 2*：ST-3型
报警延时：D□
1：0.1秒 2*：1秒 3：3秒
无特殊要求，厂家按*项生产，有特殊要求，请在订货说明！

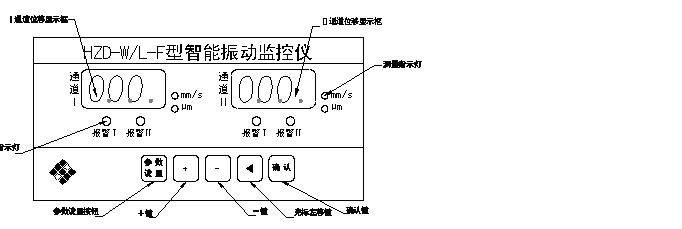

« 前面板功能示意图
« 端子板接线示意图及传感器的安装
Ⅰ通道显示框：在运行状态下，显示通道Ⅰ位移量；在参数设置状态下，显示参数标志；
Ⅱ通道显示框：在运行状态下，显示通道Ⅱ位移量；在参数设置状态下，显示参数标志对应的出厂参数值；
报警指示灯：当测量值超过报警设定范围时，该报警指示灯亮；
参数设置键：按住该键约3秒，进入参数设置状态；在参数设置状态下，可对各通道进行参数设置；设置完参数后，按住约3秒，退出参数设置状态；
+ 键：在参数设置状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9；
- 键：在参数设置状态下，按此键，可查看上一参数；在参数编辑状态下，可对要编辑的参数减1，数字范围为0~9；
