一、 产品概述
TYE3000 系列标准型单相晶闸管功率调整器适用于各种阻性负载和感性负载，主要用于 各种电加热装置的加热功率调整，既可以手动调整，又可以和电动调节仪表、智能调节仪表、 PLC 及计算机控制系统配合。
该系列功率调整器具有以下功能特点：
高速 14 位 AD 转换，适用于各种标准信号或用户自定义输入信号。各路模拟和数字量的输入和输出功能可灵活配置。第二路模拟量输入支持外部限幅功 能。
继电器报警模式可配置。
移相调压，定周期调功和变周期调功（周波过零通断控制）功能可设定。定周期过零输 出由关断变为导通态具有平滑处理。
移相调压时，通过单相电采集板可实现“电压反馈”、“电流反馈”或“功率反馈”，以适应用户不同的需求。电量精确到 0.1 度，**** 429496729.5 度。手动/自动无扰切换，软起动和软关断时间可设置。标定参数具有备
TYE3000 系列标准型单相晶闸管功率调整器适用于各种阻性负载和感性负载，主要用于 各种电加热装置的加热功率调整，既可以手动调整，又可以和电动调节仪表、智能调节仪表、 PLC 及计算机控制系统配合。
该系列功率调整器具有以下功能特点：
高速 14 位 AD 转换，适用于各种标准信号或用户自定义输入信号。各路模拟和数字量的输入和输出功能可灵活配置。第二路模拟量输入支持外部限幅功 能。
继电器报警模式可配置。
移相调压，定周期调功和变周期调功（周波过零通断控制）功能可设定。定周期过零输 出由关断变为导通态具有平滑处理。
移相调压时，通过单相电采集板可实现“电压反馈”、“电流反馈”或“功率反馈”，以适应用户不同的需求。电量精确到 0.1 度，**** 429496729.5 度。手动/自动无扰切换，软起动和软关断时间可设置。标定参数具有备
份和恢复功能。
可适配多种型号 LED 显示模块，OLED 显示模块和工业触摸屏。 通信采用标准的 Modbus RTU 协议，支持多种通信波特率，最高 38.4Kbps。触发脉冲可达 6V/500mA，可触发 0~3000A 可控硅。
二、 性能指标
精度等级：0.5%FS±1（字） 采样周期：80ms
电流输入阻抗：250Ω 电压输入阻抗：10kΩ
报警继电器容量：5A/250VAC 或 5A/30VDC 额定电压：AC380V
额定频率：50Hz±1Hz
额定电流：25A、55A、90A、110A、135A、160A、200A、300A、400A、500A 可控硅控制输出：移相控制、定周期过零控制、变周期过零控制，适用于阻性负载和感性负载。
移相范围：0~输入电压的 99% 过零范围：通断比 0~100%
移相分辨率：0.1%；
过零分辨率：1%。
输出精度：
无反馈：额定电压的±10%
电压反馈：优于或等于±6%（电网电压波动±10%） 电流反馈：优于或等于±6%（电网电压波动±10%） 功率反馈：优于或等于±6%（电网电压波动±10%）
扩展口：可外接 LED 显示模块。
通信接口：RS485
通信协议：标准 Modbus RTU 协议 工作环境：温度 0~50℃
可适配多种型号 LED 显示模块，OLED 显示模块和工业触摸屏。 通信采用标准的 Modbus RTU 协议，支持多种通信波特率，最高 38.4Kbps。触发脉冲可达 6V/500mA，可触发 0~3000A 可控硅。
二、 性能指标
精度等级：0.5%FS±1（字） 采样周期：80ms
电流输入阻抗：250Ω 电压输入阻抗：10kΩ
报警继电器容量：5A/250VAC 或 5A/30VDC 额定电压：AC380V
额定频率：50Hz±1Hz
额定电流：25A、55A、90A、110A、135A、160A、200A、300A、400A、500A 可控硅控制输出：移相控制、定周期过零控制、变周期过零控制，适用于阻性负载和感性负载。
移相范围：0~输入电压的 99% 过零范围：通断比 0~100%
移相分辨率：0.1%；
过零分辨率：1%。
输出精度：
无反馈：额定电压的±10%
电压反馈：优于或等于±6%（电网电压波动±10%） 电流反馈：优于或等于±6%（电网电压波动±10%） 功率反馈：优于或等于±6%（电网电压波动±10%）
扩展口：可外接 LED 显示模块。
通信接口：RS485
通信协议：标准 Modbus RTU 协议 工作环境：温度 0~50℃
相对湿度：≤85%RH。 冷却方式：风冷

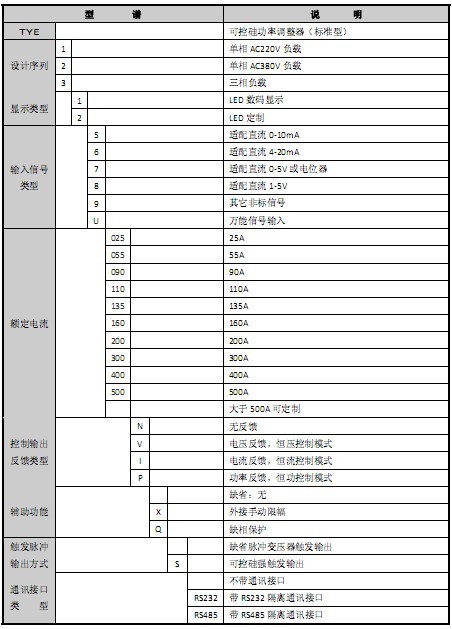

三、 产品选型
三、 产品选型
.jpg)
